產品名稱：光伏隔離變壓器
產品型號：GFSG-30KVA
產品功率：5kVA-800kVA(按照設備功率配置)
輸入電壓：380V
輸出電壓： 380V
材質：銅
絕緣等級：F級

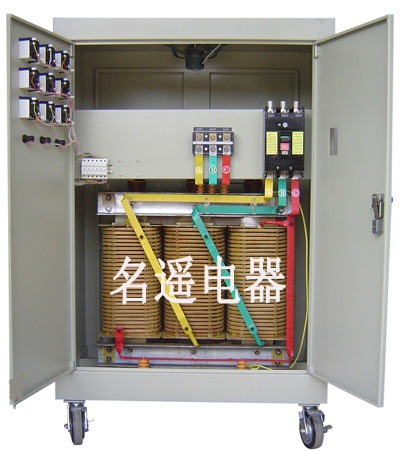

備注：產品照片為樣品，輸入電壓 輸出電壓 功率可根據客戶要求定做
光伏變壓器——（漢能）光伏發電專門用于隔離變壓器
專供漢能光伏隔離變壓器、 陳經理 021-31130011 / 13764603235
產品性能：
應用范圍： | 電源 | 品牌： | 上海名遙 |
型號： | GFSG-5kVA～300kVA | 頻率特性： | 低頻 |
電壓相數： | 三相 | 貼心形狀： | EI型 |
冷卻形式： | 干式 | 鐵心形式 ： | 芯式 |
繞組形式： | 三繞組 | 防潮方式 ： | 開放式 |
冷卻方式： | 風冷式 | 外形結構 ： | 立式 |
電 壓 比： | 380v/380v（可定制） | 效率（η）： | 98% |
額定容量： | 5KVA-300KVA | 波形失真度： | 無失真（與輸入波形比較） |
一、產品概述
GFSG系列光伏隔離變壓器是本廠在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型電力變壓器，該系列隔離變壓器具有抗干擾、防火、防潮、安全可靠、節約電能及維護方便等優點。
太陽能以其無污染、無噪音、分布廣等優勢越來越受到人們的關注。目前大多數的光伏并網發電系統都含有隔離變壓器，無隔離變壓器光伏發電系統存在著漏電電流問題。
二，產品特點
在變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司可以為客戶設計生產高質量的隔離變壓器。
三，特性優點
?高度隔離
? N-G性能良好
?高度共模干擾抑制
?將△轉換為Y或Y至△
?電壓抽頭容易轉換
?按用戶的特殊性能要求設計
四，技術指標
名 稱 ： | 光伏發電專門用于隔離變壓器 |
型 號 ： | GFSG（1KVA-1000KVA） |
輸入電壓： | 三相：380V、（客戶可以自定電壓) |
輸出電壓： | 三相：380V、（客戶可以自定電壓) |
溫 升： | 155攝氏度（含環境溫度） |
絕緣等級： | F級 |
噪 音： | < 60db(一米以外) |
波形畸變： | <0.1% |
高壓測試： | 3000V， 1分鐘無擊穿 |
工作頻率 ： | 50Hz-60Hz |
效 率 ： | ≥95% |
安規標準 產品符合VDE0550,IEC439,JB5555,GB226標準 | |
五、關于隔離電源 （注：三相隔離變壓器的原理、結構、優點）
三相隔離變壓器采用三相雙繞組結構，具有防雷擊、防干擾特性。原副邊每個繞組分成兩個線圈，該兩個線圈是用兩層互相絕緣的金屬箔并繞起來的。于是該兩線圈之間就存在電容C（即容性隔離變壓器）。然后可根據需要采取以下兩種接線方式任意組合:
1.具有電壓變換功能（如：△/Yo或Yo/ △接法）
2.有濾波抗干擾功能（如：可以去除三次諧波干擾功能。可以去除奇數次諧波干擾.）
3. 能有效地抑制從電源線引入的騷擾諧波和雷擊電磁脈沖對本系統產生干擾;
4.能有效地抑制由本系統電子設備發出的騷擾諧波進入電源配電網絡對其他設備(裝置和系統)產生干擾;
5. 能從根本上防止由于、地電位擾動所引起的系統工作失常、數據丟失或出錯;
6. 能有效地防止建筑物防雷裝置接閃時因作為參考地的鋼筋電位急劇升高導致系統中硬件設備遭反擊擊毀。
7. 隔離變壓器在交流電源輸入端的特點:
a、若電網三次諧波和干擾信號比較嚴重，采用隔離變壓器，可以去掉三次諧波和減少干擾信號。
b、采用隔離變壓器可以產生新的中性線，避免由于電網中性線不良造成設備運行不正常。
c、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。
8. 隔離變壓器在交流電源輸出端的特點：
a、防止非線性負載的電流畸變影響到交流電源的正常工作及對電網產生污染，起到凈化電網的作用。
b、在隔離變壓器輸入端采樣,使得非線性負載電流的畸變不影響取樣的準確性，得到能反應實際情況的控制信號。
c、若負載不平衡，也不影響穩壓電源的正常工作。
產品尺寸及質量
規格 | 輸入電壓 | 輸出電壓 | 不帶外盒產品尺寸(cm)/重量（kg) | 帶外盒尺寸（cm)/重量（kg） |
GFSG-5kva | 1140V 690V 415V 400V 380V 220V 200V(可根據客戶要求定制） | 1140V 690V 480V 415V 400V 380V 220V(可根據客戶要求定制） | 35*15*25/35 | 45*20*30/56 |
GFSG-6kva | 30*16*25/40 | 45*25*30/64 | ||
GFSG-7kva | 35*15*30/45 | 50*25*30/80 | ||
GFSG-8kva | 30*16*30/55 | 50*25*30/80 | ||
GFSG-10kva | 42*21*42/90 | 60*32*65/90 | ||
GFSG-15kva | 52*24*52/180 | 70*35*77/220 | ||
GFSG-20kva | 55*28*65/220 | 80*40*87/260 | ||
GFSG-30kva | 55*28*65/220 | 80*40*87/260 | ||
GFSG-40kva | 61*30*65/265 | 90*50*90/320 | ||
GFSG-50kva | 62*31*67/295 | 90*50*90/360 | ||
GFSG-60kva | 70*32*66/370 | 100*65*105/440 | ||
GFSG-80kva | 70*32*67/450 | 100*65*105/530 | ||
GFSG-100kva | 75*35*68/490 | 100*65*105/570 | ||
GFSG-120kva | 75*35*68/520 | 100*65*105/600 | ||
GFSG-150kva | 85*37*68/580 | 120*65*115/690 | ||
GFSG-180kva | 95**45*83/620 | 120*65*115/730 | ||
GFSG-200kva | 95*45*83/700 | 120*65*115/780 | ||
GFSG-250kva | 95*45*73/750 | 120*65*115/830 | ||
GFSG-300kva | 105*45*95/820 | 120*70*125/950 | ||
GFSG-320kva | 105*45*95/850 | 130*70*135/980 | ||
GFSG-350kva | 105*45*95/900 | 130*70*135/1100 | ||
GFSG-400kva | 115*55*105/1150 | 140*50*145/1280 |
六、使用條件
1 適用海拔高度：≤5000m
2 環境溫度：-15℃～+45℃
3 相對濕度：≤90%
4 安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
5 凡不符合上述使用條件的，應與我們協商確定
