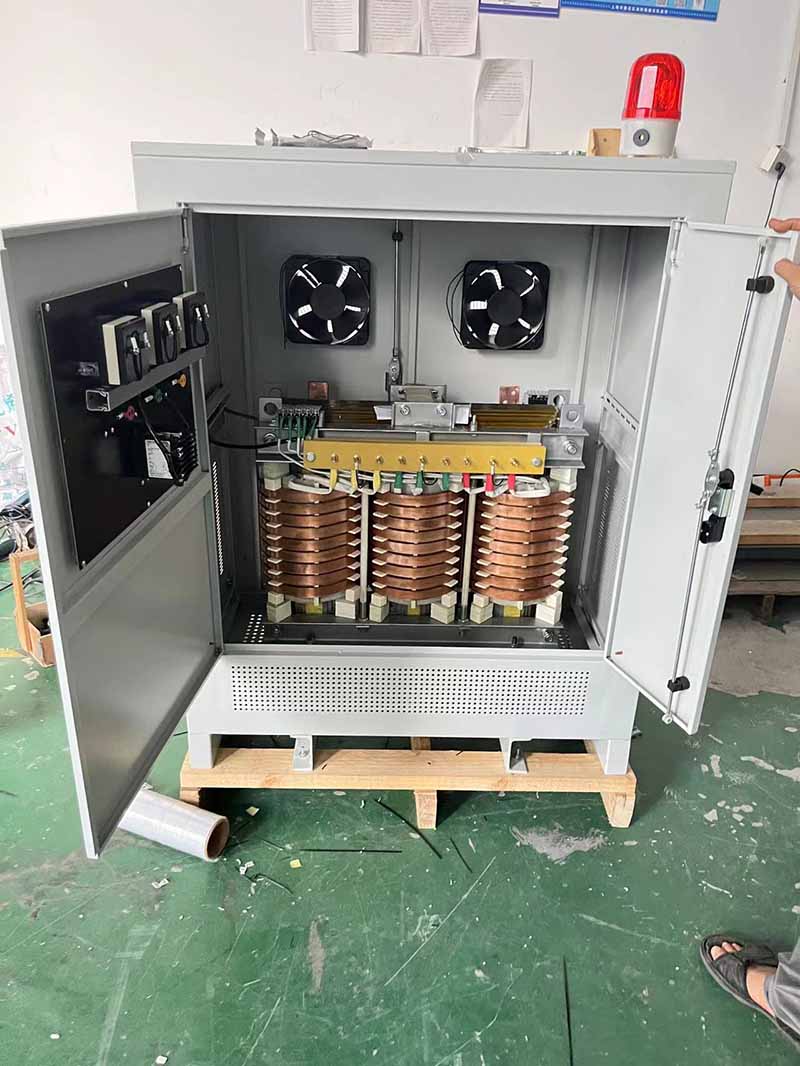

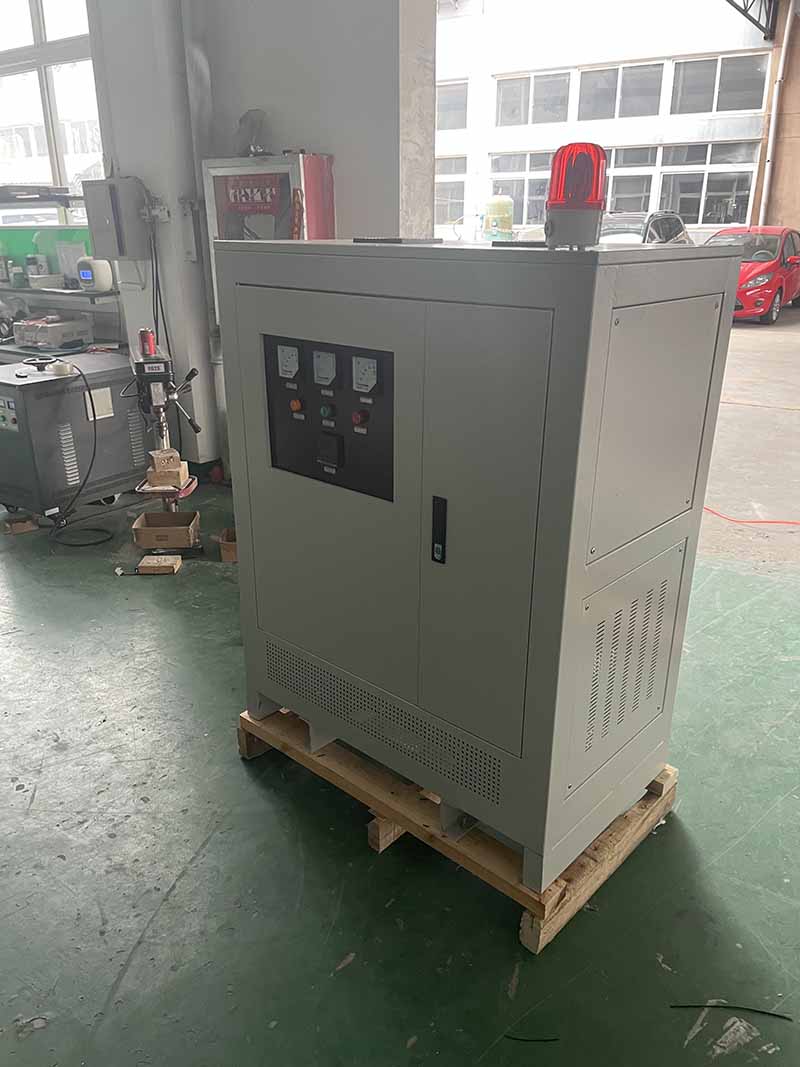

產品型號：MYSG-100KVA
功率：100KVA
輸入電壓：380V/400V（根據客戶要求）
輸出電壓：36V(60V-50V-36V-24V可根據客戶要求)
防護等級：IP23
絕緣等級：H級
適用于加熱設備，鹽爐，硅鉬棒等一切加熱設備
三相干式隔離變壓器概述
公司多年來采用優質材料和先進的工藝技術專業生產 500VA--3000KVA 之間，SG系列三相干式隔離變壓器，產品參照國外同類產品最新研制開發進口設備用變壓器，產品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 國際、國家標準。SG 系列三相干式變壓器廣泛適用于交流 50/60HZ ，輸入、輸出電壓不超過1200V 的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造
產品參數：
型號 | 設備專用變壓器 |
容量 | 1KVA-3000KVA |
輸入電壓: | 根據用戶要求定做各種電壓（3000v以下電壓）如：110、220、360、380、400v、415、440、660、690、1140v等 |
輸出電壓： | 根據用戶要求定做各種電壓（3000v以下電壓）如：110、200、220、380、415、660、690、1140v等 |
工作效率 | ≥98% |
波形失真 | 無附加波形失真 |
工作保護 | 具有過流保護；可長期無人值守工作 |
絕緣電阻 | ≥150M |
絕緣等級 | F級、H級、HC級可供選（常規為F級） |
接線方式 | Y/Y，Y/△，△/Y，△/△ |
電氣強度 | 工頻正弦電壓3000v歷時1分鐘無擊穿及閃爍現象 |
過載保護 | 二倍額定電流可維持1分鐘 |
頻率 | 50Hz/60Hz |
冷卻方式 | 自冷式 |
冷卻形式 | 干式 |
鐵心形式 | 芯式 |
防潮方式 | 開放式 |
環境溫度 | —15℃+40℃ |
海拔高度 | ＜1000m |
相對濕度 | ＜90% |
產品特點
在變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司可以為客戶設計生產高質量的隔離變壓器。
① 特性優點
② 高度隔離
③ N-G性能良好
④ 高度共模干擾抑制
⑤ 將△轉換為Y或Y至△
⑥ 電壓抽頭容易轉換
⑦ 按用戶的特殊性能要求設計
正常使用條件
1、海拔高度不超過4800M；
2、周圍介質溫度，最低不低于-35度，最高不高于+45度；
3、電流電壓波形似于正弦波；
4、不受雨雪侵蝕的場所，無顯著搖動和沖擊振動的地方；
5、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃
該系列隔離變壓器具有防火、防潮、安全可靠、節約電能及維護方便等優點
規格參數
規格 | 輸入電壓v | 輸出電壓v | 不帶外盒產品尺寸(cm)/重量（kg) | 帶外盒尺寸（cm)/重量（kg） |
SG-5kva | 1140 660 380 400 220(可根據客戶要求定制） | 1140 660 380 400 220(可根據客戶要求定制） | 35*15*25/35 | 45*20*30/56 |
SG-6kva | 30*16*25/40 | 45*25*30/64 | ||
SG-7kva | 35*15*30/45 | 50*25*30/80 | ||
SG-8kva | 30*16*30/55 | 50*25*30/80 | ||
SG-10kva | 42*21*42/90 | 60*32*65/90 | ||
SG-15kva | 52*24*52/180 | 70*35*77/220 | ||
SG-20kva | 55*28*65/220 | 80*40*87/260 | ||
SG-30kva | 55*28*65/220 | 80*40*87/260 | ||
SG-40kva | 61*30*65/265 | 90*50*90/320 | ||
SG-50kva | 62*31*67/295 | 90*50*90/360 | ||
SG-60kva | 70*32*66/370 | 100*65*105/440 | ||
SG-80kva | 70*32*67/450 | 100*65*105/530 | ||
SG-100kva | 75*35*68/490 | 100*65*105/570 | ||
SG-120kva | 75*35*68/520 | 100*65*105/600 | ||
SG-150kva | 85*37*68/580 | 120*65*115/690 | ||
SG-180kva | 95**45*83/620 | 120*65*115/730 | ||
SG-200kva | 95*45*83/700 | 120*65*115/780 | ||
SG-250kva | 95*45*73/750 | 120*65*115/830 | ||
SG-300kva | 105*45*95/820 | 120*70*125/950 | ||
SG-320kva | 105*45*95/850 | 130*70*135/980 | ||
SG-350kva | 105*45*95/900 | 130*70*135/1100 | ||
SG-400kva | 115*55*105/1150 | 140*50*145/1280 |
■使用范圍
該系列隔離變壓器廣泛用于地鐵、高層建筑、機場、車站、印刷、機床、碼頭、工礦企業及隧道的輸配電及進口設備的使用等場所
用戶在購買產品時，請明確以下幾點：
1；變壓器基本型號、規格、容量及數量
2；變壓器的初級、次級電壓
3，外形尺寸僅供參考，如有要求尺寸，訂貨時請說明
4，用戶如有特殊要求，本公司可以按用戶要求設計
